接口类型：UART
工作频率：850.125～929.125MHz
发射功率：30dBm
通信距离：4.0km
尺寸大小：25*40.5mm 产品重量：5.2±0.1g

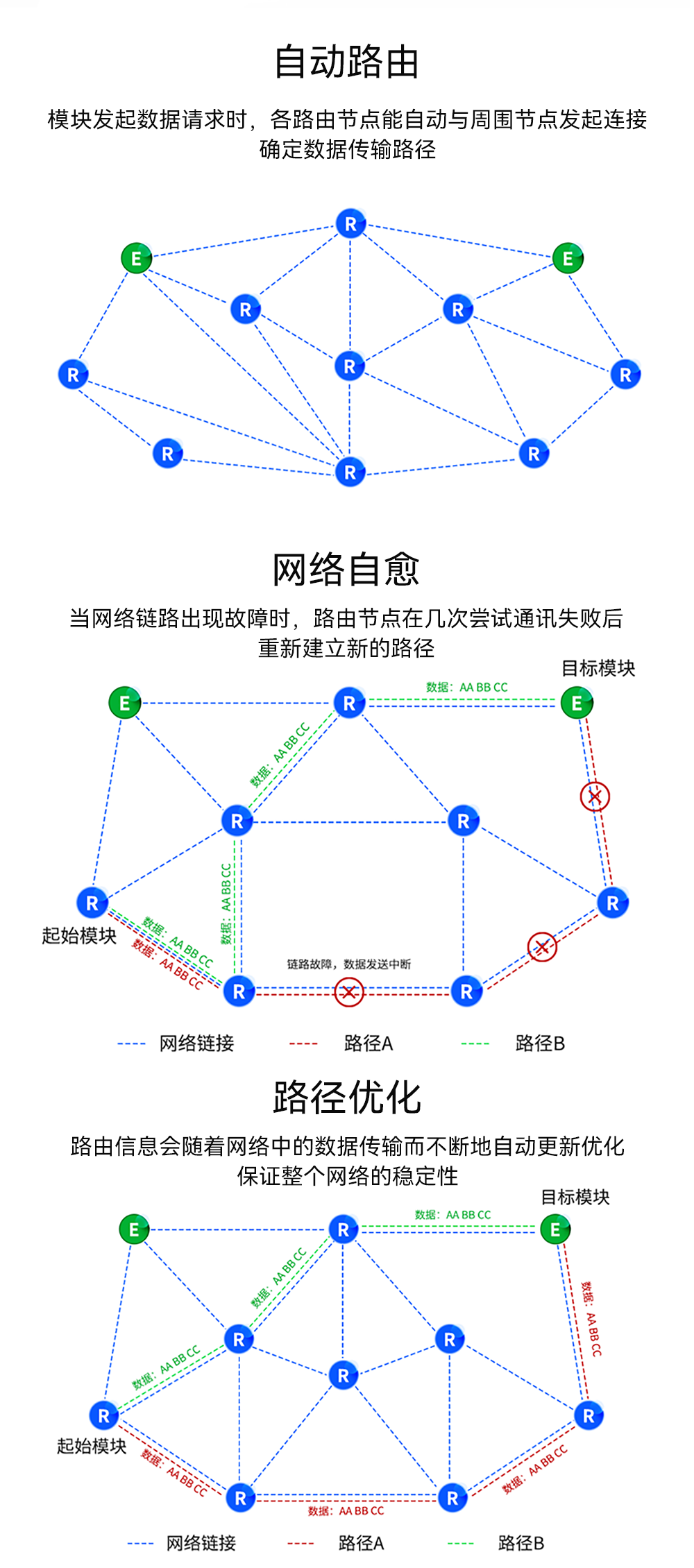

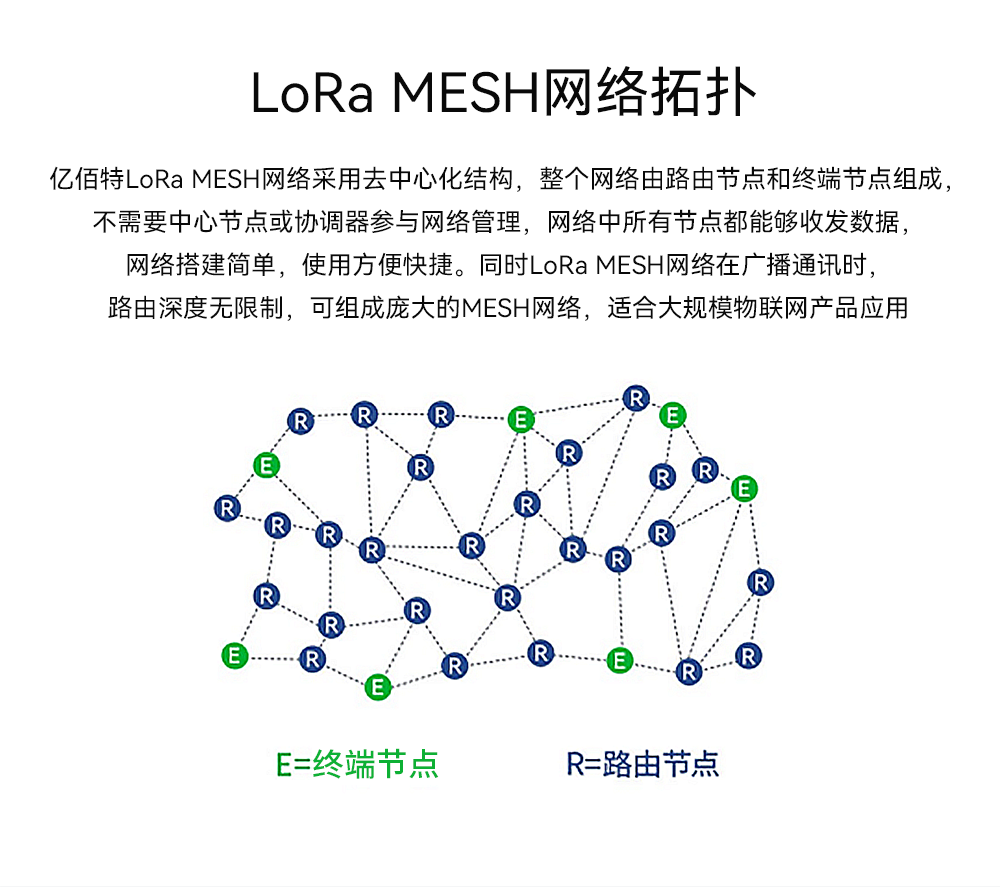

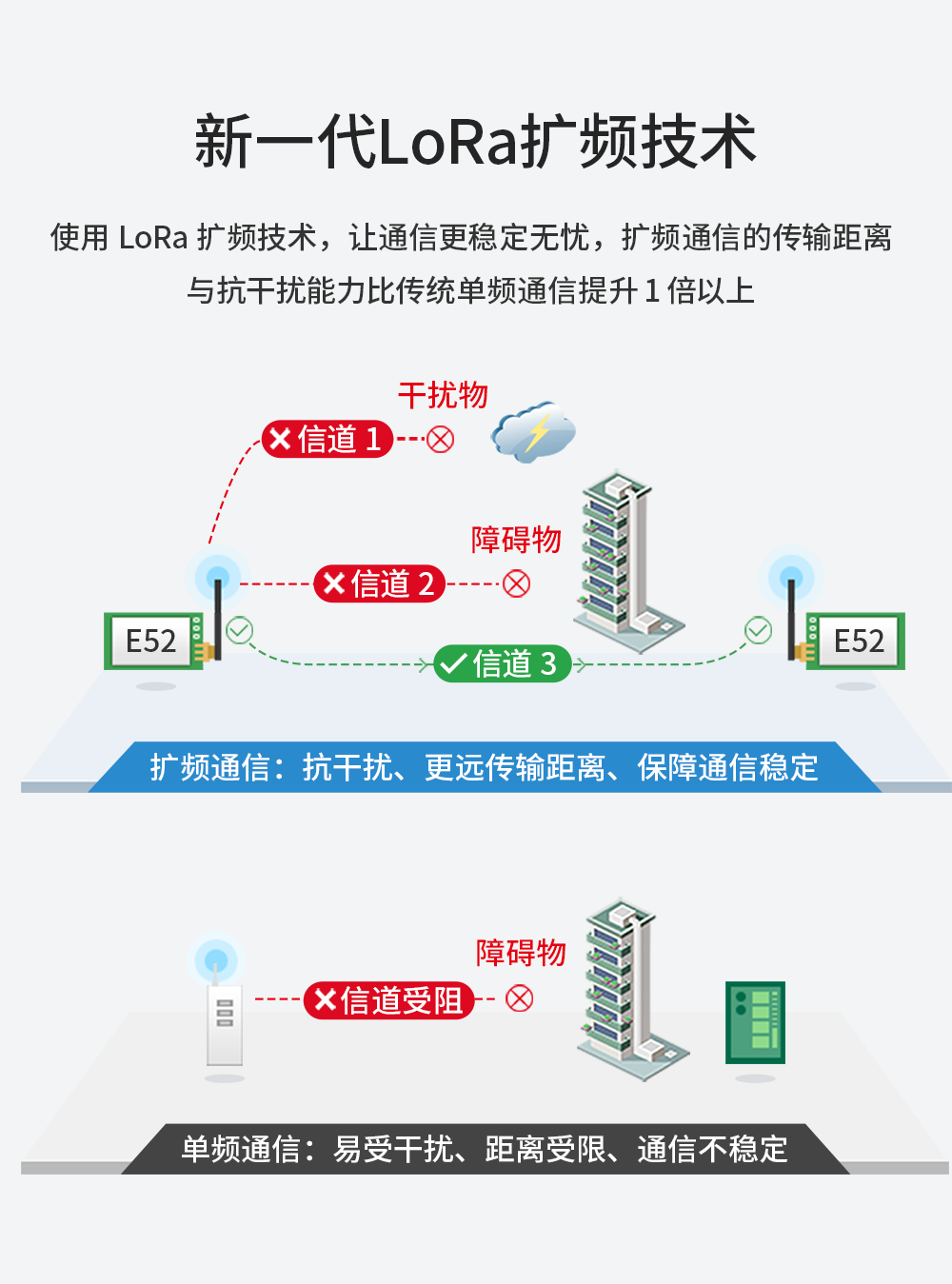

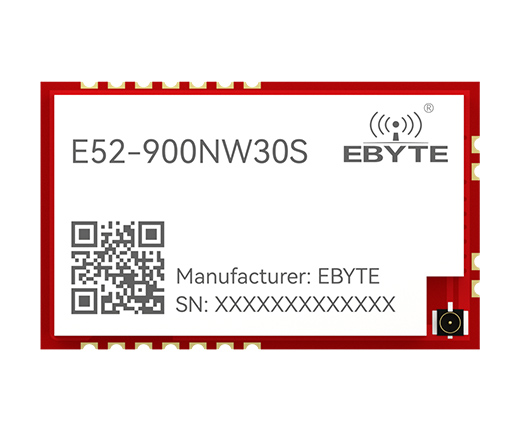

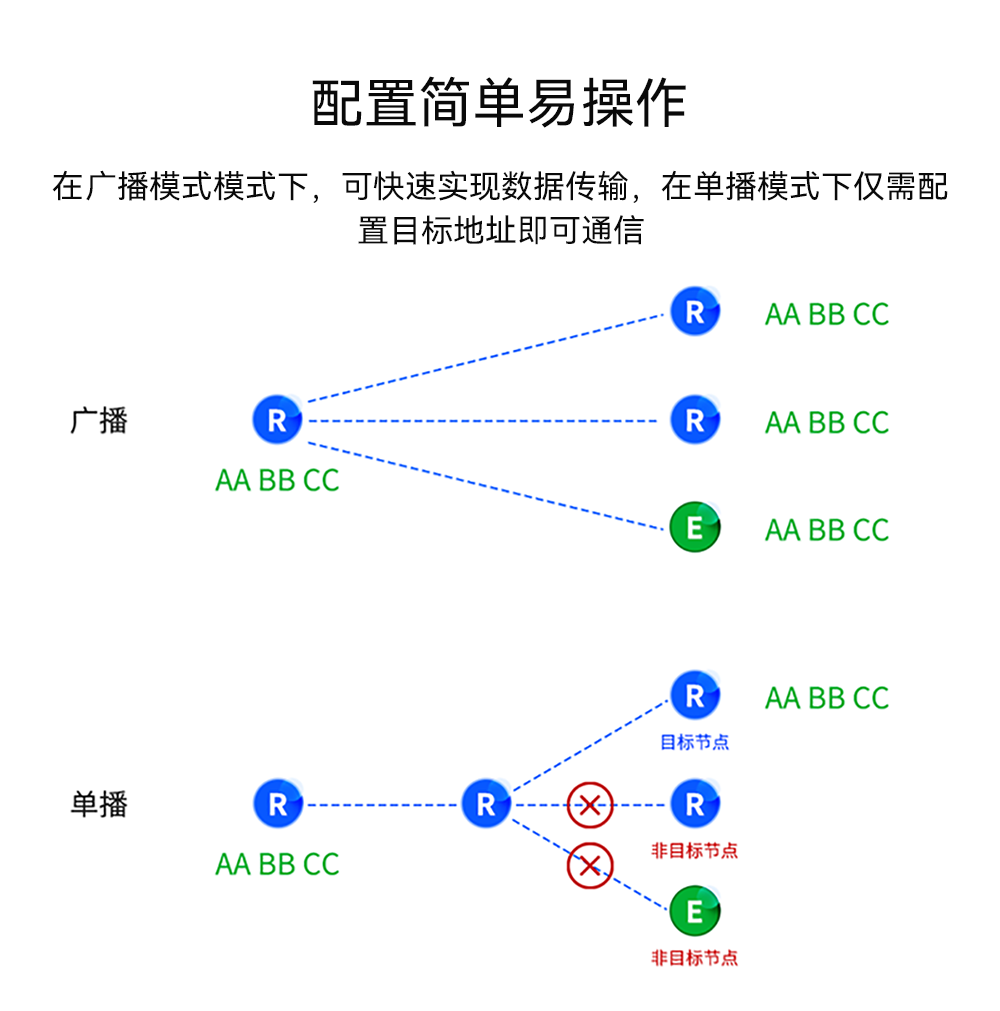

产品简介：E52-900NW30S是基于LoRa扩频技术的LoRa MESH组网模块，最大输出功率为30dBm，最高空中速率可达62.5K，最大支持波特率460800bps。该LoRa模组工作频段默认868.125MHz，采用全新LoRa MESH组网技术，具有去中心化、自路由、网络自愈、多级路由等功能特点，适用于智能家居以及工业传感器、无线报警安全系统、楼宇自动化解决方案、智慧农业等应用场景。

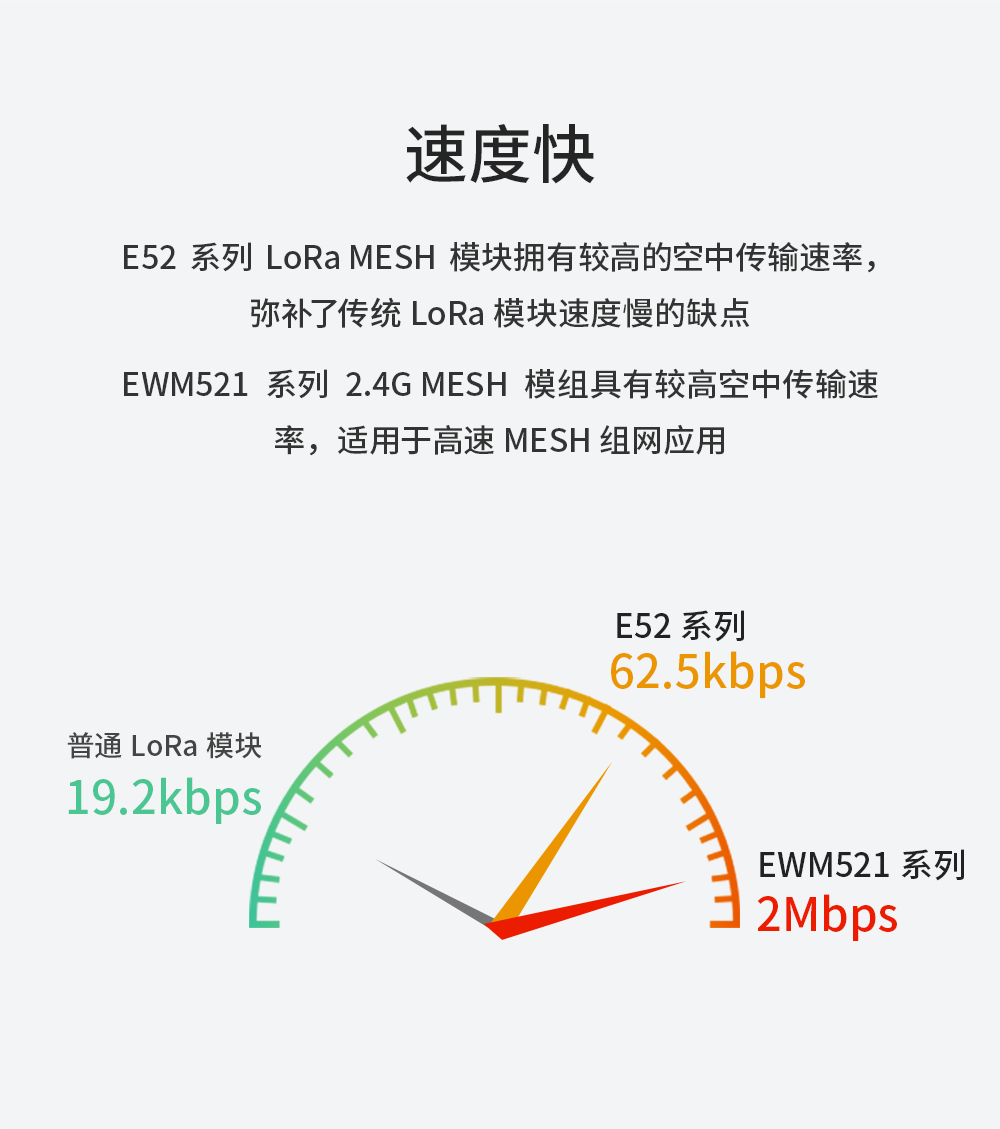

| 主要参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压 | 0V | 5.5V | ≥5.0V 可保证输出功率,超过 5.5V 可能烧毁模块 |
| 工作温度 | -40℃ | +85℃ | 工业级设计 |
| 工作湿度 | 10% | 90% | - |
| 储存温度 | -40℃ | +125℃ | - |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 3.3 | 5.0 | 5.5 | ≥5.0V 可保证输出功率,超过 5.5V 可能烧毁模块 | |
| 通信电平（V） | 3.3 | 使用 5.0V TTL 建议加电平转换 | |||
| 工作温度（℃） | -40 | - | +85 | 工业级设计 | |
| 工作频段（MHz） | 850.125 | 868.125 | 929.125 | E52-900NW30S 模块工作频段，支持 ISM 频段 | |
| 功 耗 | 发射电流（mA） | - | 710 | - | 瞬时功耗 |
| 工作电流（mA） | - | 11 | - | - | |
| 发射功率（dBm） | 15 | 30 | 30 | 用户可自行配置 | |
| 空中速率（bps） | 7K | 62.5K | 62.5K | 空中速率三档可选（62.5K、21.875K、7K） | |
| 接收灵敏度（dBm） | -121 | -116 | -111 | 三档空中速率对应的灵敏度 | |
| 主要参数 | 描述 | 备注 |

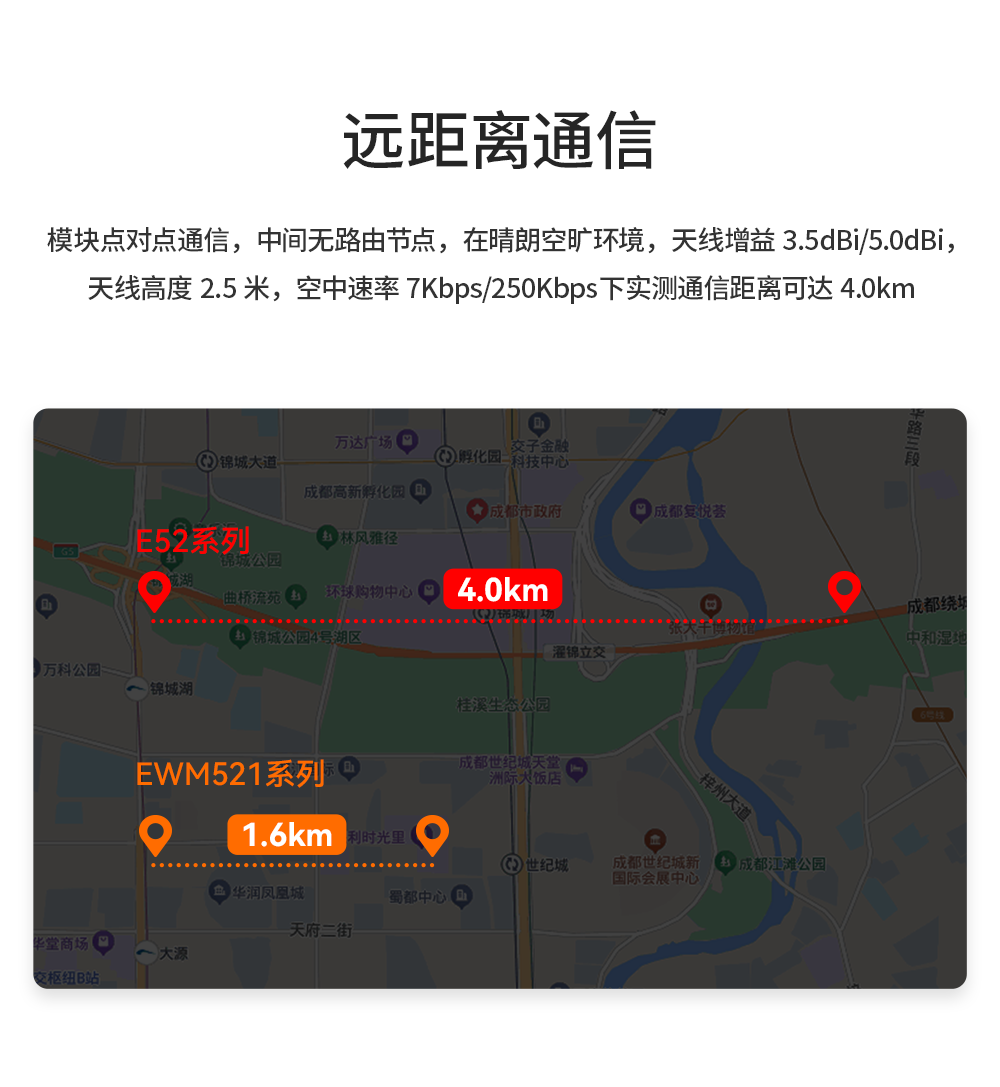

| 参考距离 | 4.0 Km | 晴朗空旷环境，天线增益 3.5dBi，天线高度 2.5 米，空中速率 7Kbps |
| 分包方式 | 200 Btye | 单包最大容量，禁止超过最大容量 |
| 调制方式 | LoRa | - |
| 通信接口 | UART 串口 | 3.3V TTL 电平 |
| 封装方式 | 贴片式 | - |

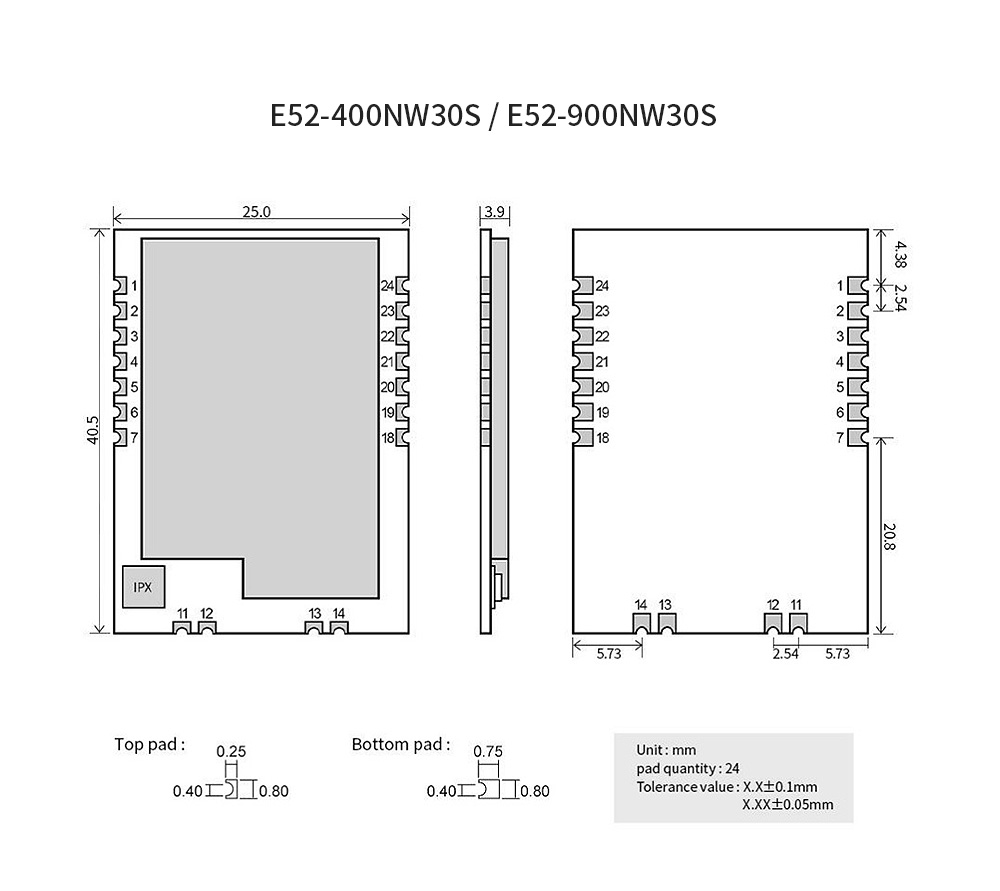

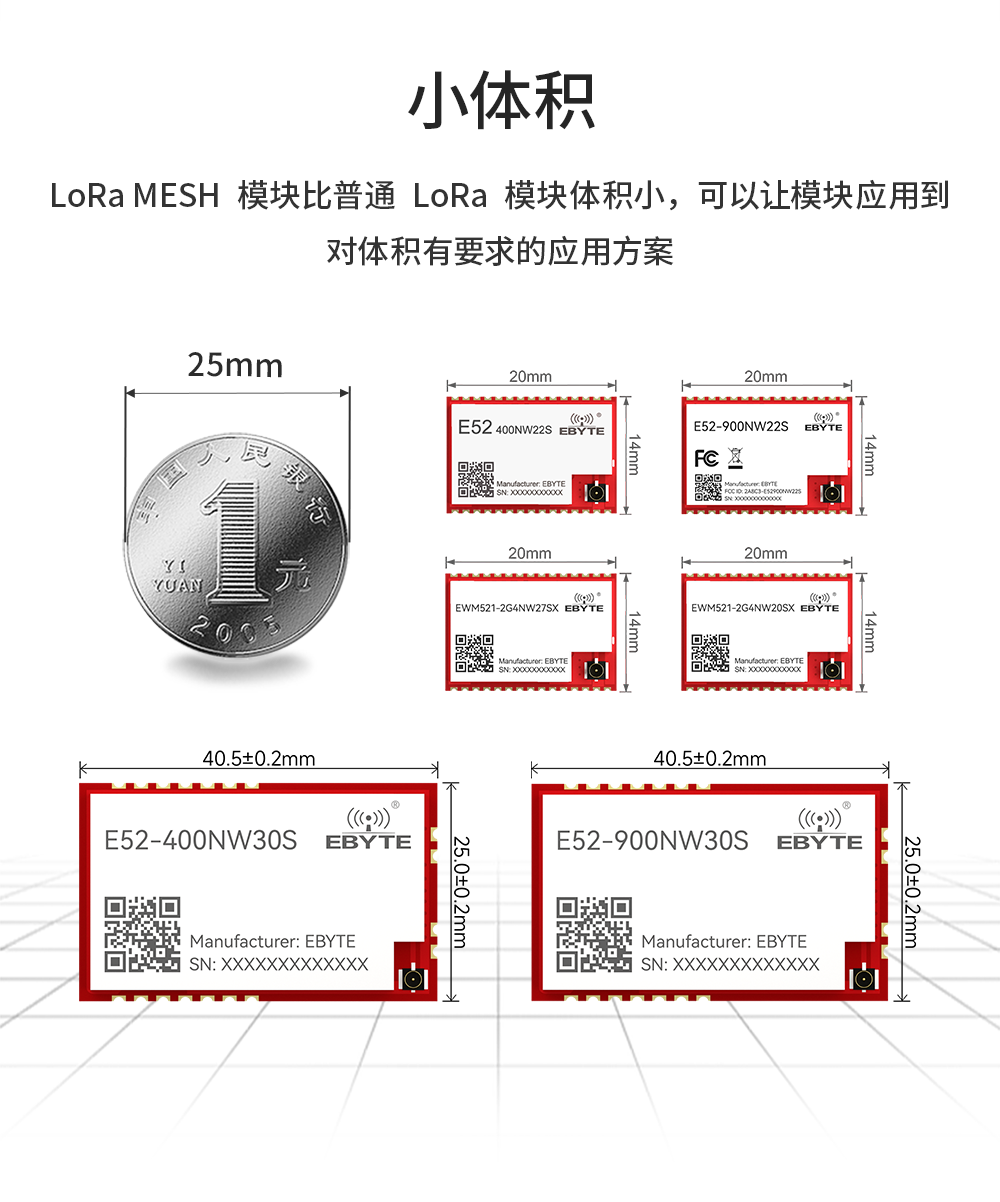

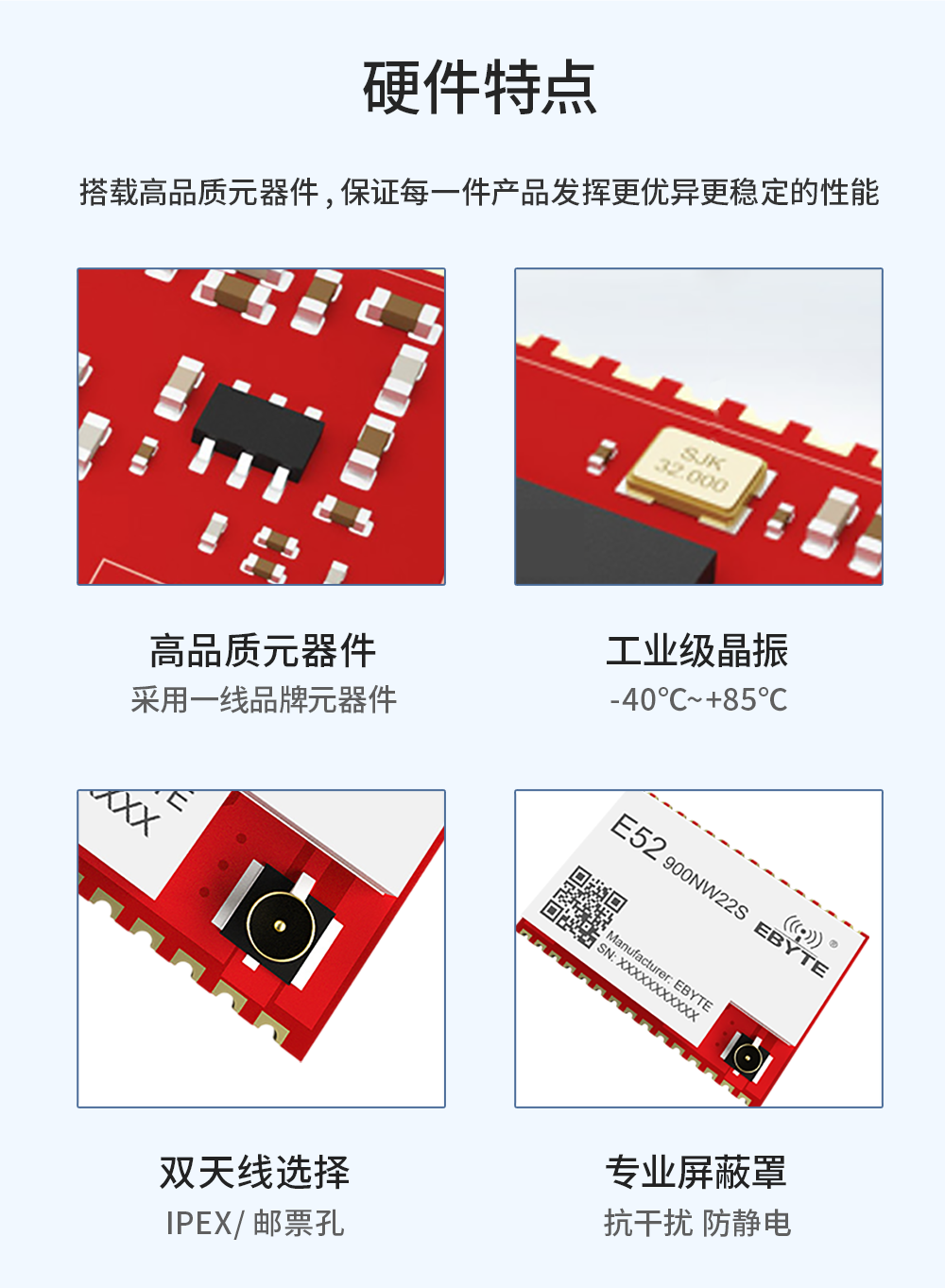

| 外形尺寸 | 40.5*25mm | ±0.2mm |
| 天线接口 | IPEX/邮票孔 | 特性阻抗约 50Ω |
| 重量 | 5.2g | ±0.1g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | VCC | 输入 | 电源 VCC，支持 DC 3.3~5.5V 输入 |
| 3 | BOOT | 输入 | 默认高电平，上电拉低电平进入 Bootloader |
| 4 | TXD | 输出 | UART_TXD，串口发送引脚 |
| 5 | RXD | 输入 | UART_RXD，串口接收引脚 |
| 6 | DATA | 输出 | 射频发送指示引脚，默认高电平，低电平有效 |
| 7 | NC | - | 暂未使用，建议 NC |
| 11 | ANT | - | 天线接口，50Ω特性阻抗 |
| 12 | GND | - | 地线，连接到电源参考地 |
| 13 | GND | - | 地线，连接到电源参考地 |
| 14 | GND | - | 地线，连接到电源参考地 |
| 18 | NC | - | 暂未使用，建议 NC |
| 19 | NC | - | 暂未使用，建议 NC |
| 20 | NC | - | 暂未使用，建议 NC |
| 21 | NC | - | 暂未使用，建议 NC |
| 22 | NRST | 输入 | 复位引脚，默认高电平，低电平有效 |
| 23 | GND | - | 电源地 |
| 24 | NC | - | 暂未使用，建议 NC |

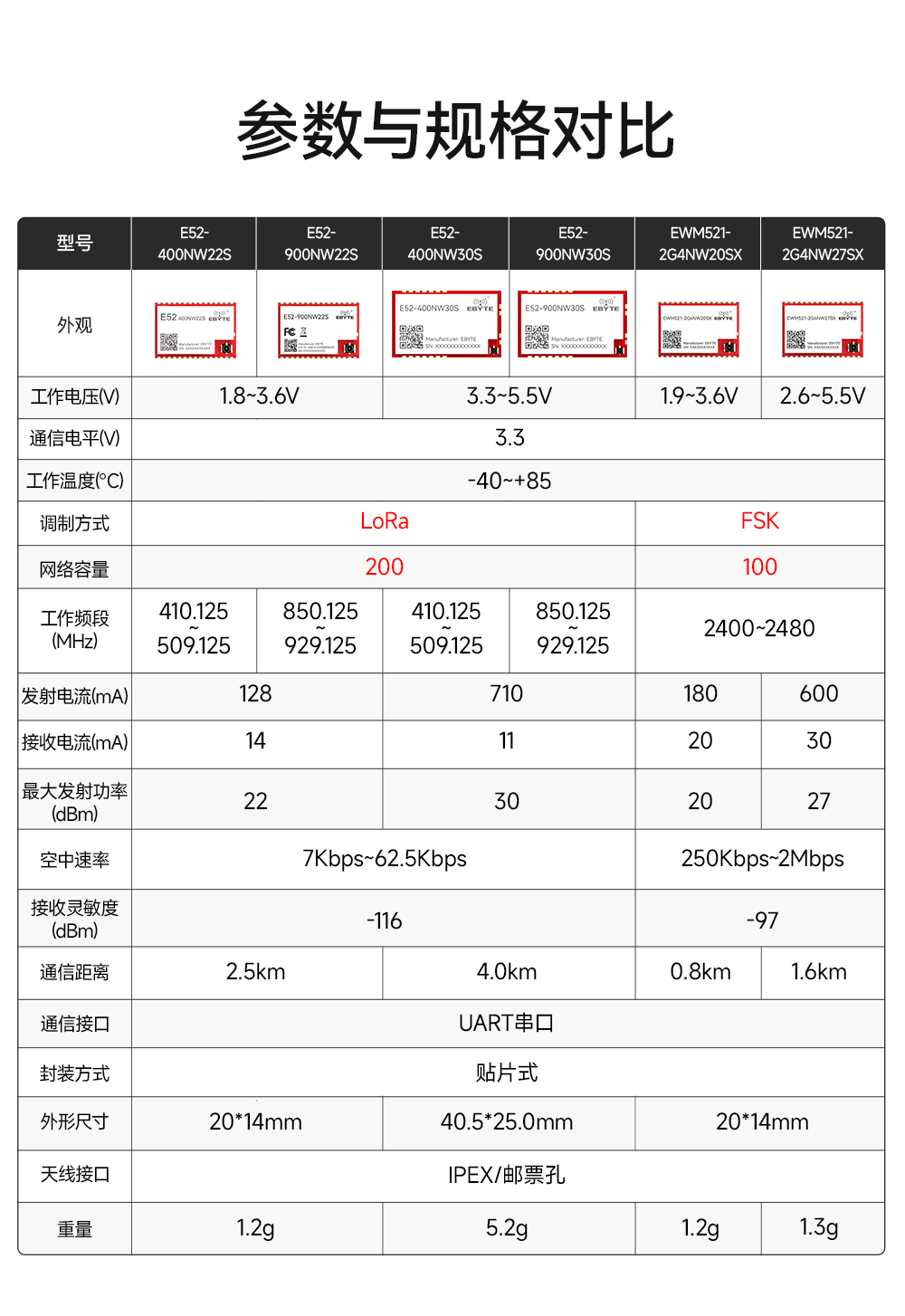

| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E52-900NW30S | UART | - | 900M | 30 | 4.0 | 7K~62.5K | 贴片式 | 40.5*25 | LoRa MESH组网 | ||
| E52-400NW30S | UART | - | 433M | 30 | 4 | 7K~62.5K | 贴片式 | 40.5*25 | LoRa MESH组网 | ||
| EWM521-2G4NW27SX | UART | - | 2.4G | 27 | 1.6 | 250K-2M | 贴片式 | 20*14 | MESH自组网、串口收发无线透传模块 | ||
| EWM521-2G4NW20SX | UART | - | 2.4G | 20 | 0.8 | 250K-2M | 贴片式 | 20*14 | MESH自组网、串口收发无线透传模块 | ||
| E52-900NW22S | UART | - | 868M | 22 | 2.5 | 7k~62.5k | 贴片式 | 20*14 | LoRa MESH组网 | ||
| E52-400NW22S | UART | - | 433M | 22 | 2.5 | 7k~62.5k | 贴片式 | 20*14 | LoRa MESH组网 | ||
| E52-TTL-50 | UART | AX5243 | 315M | 17 | 2.0 | 1.2k~70k | 直插 | 21*36 | 遥控频段，支持空中唤醒 |
