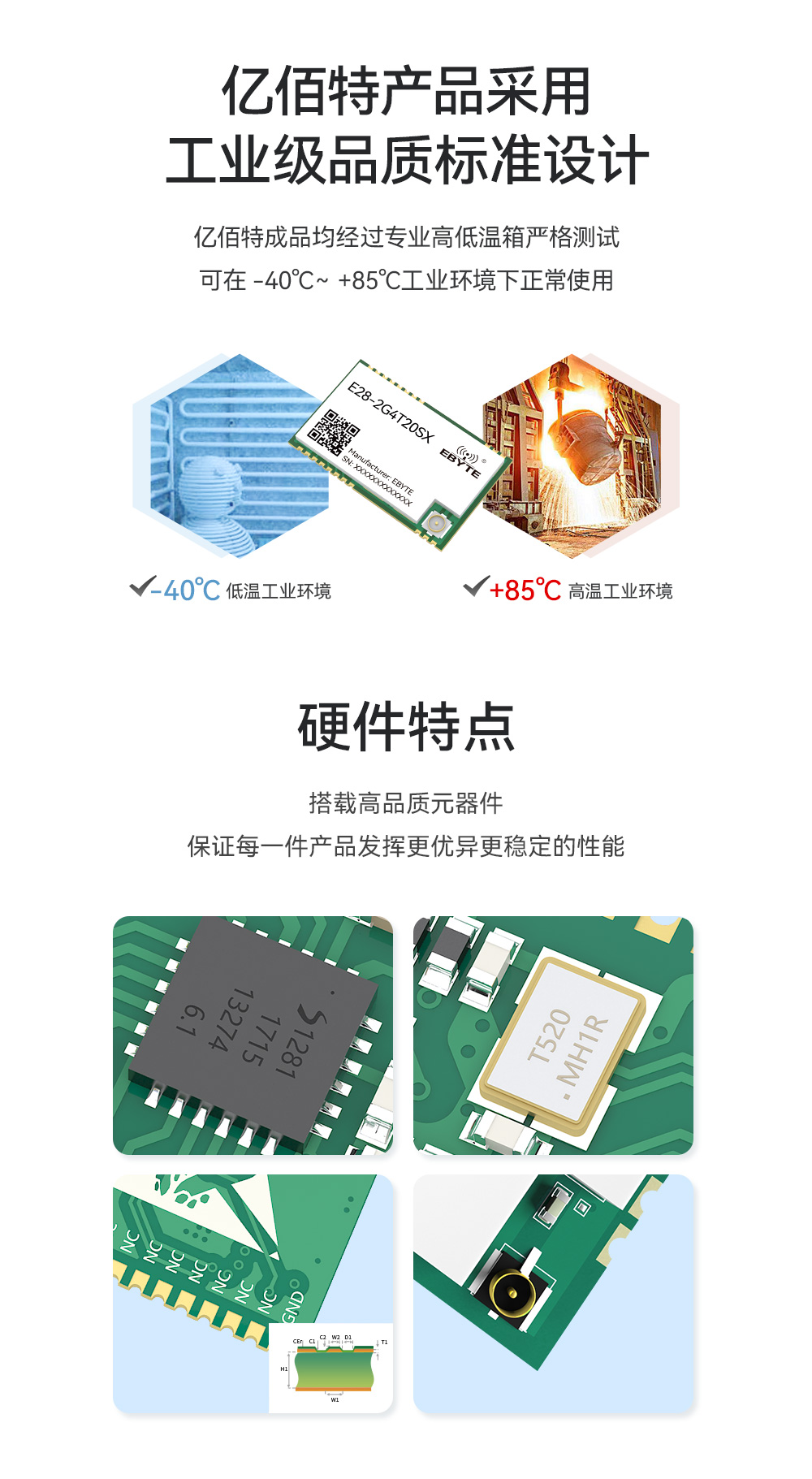

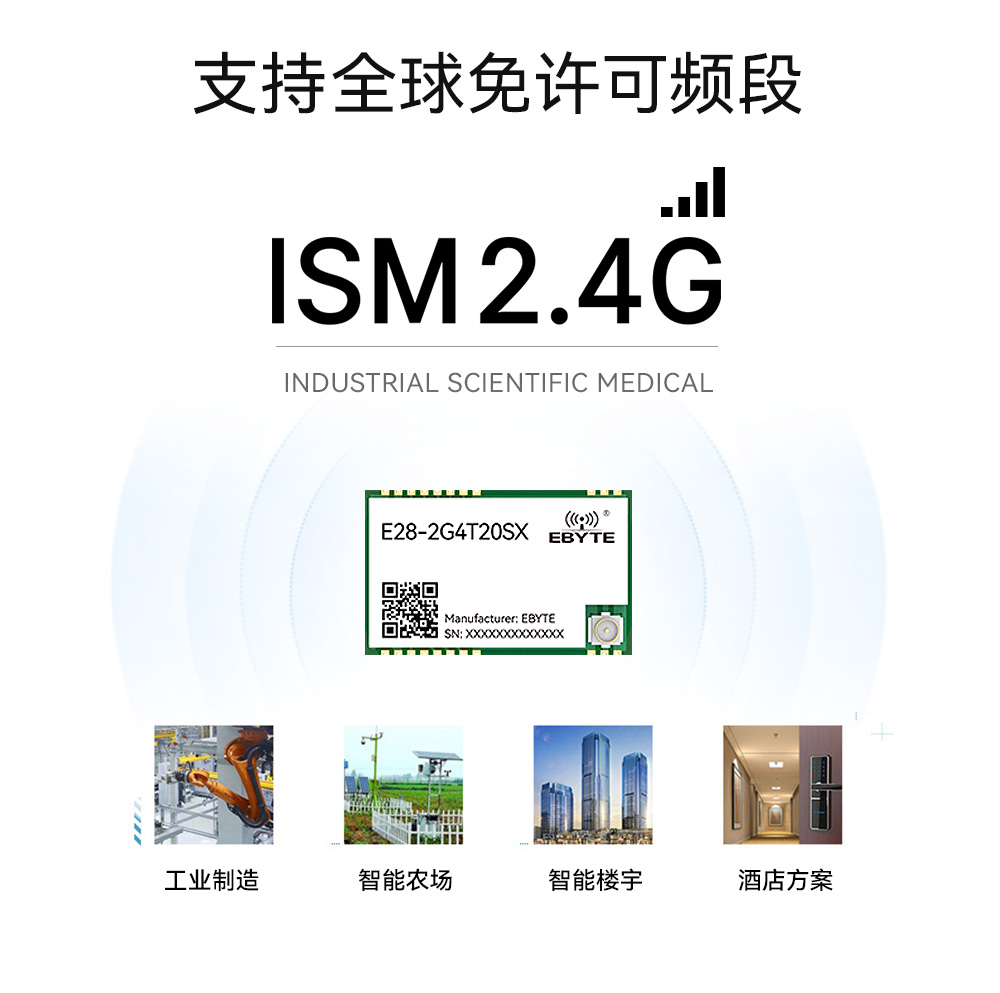

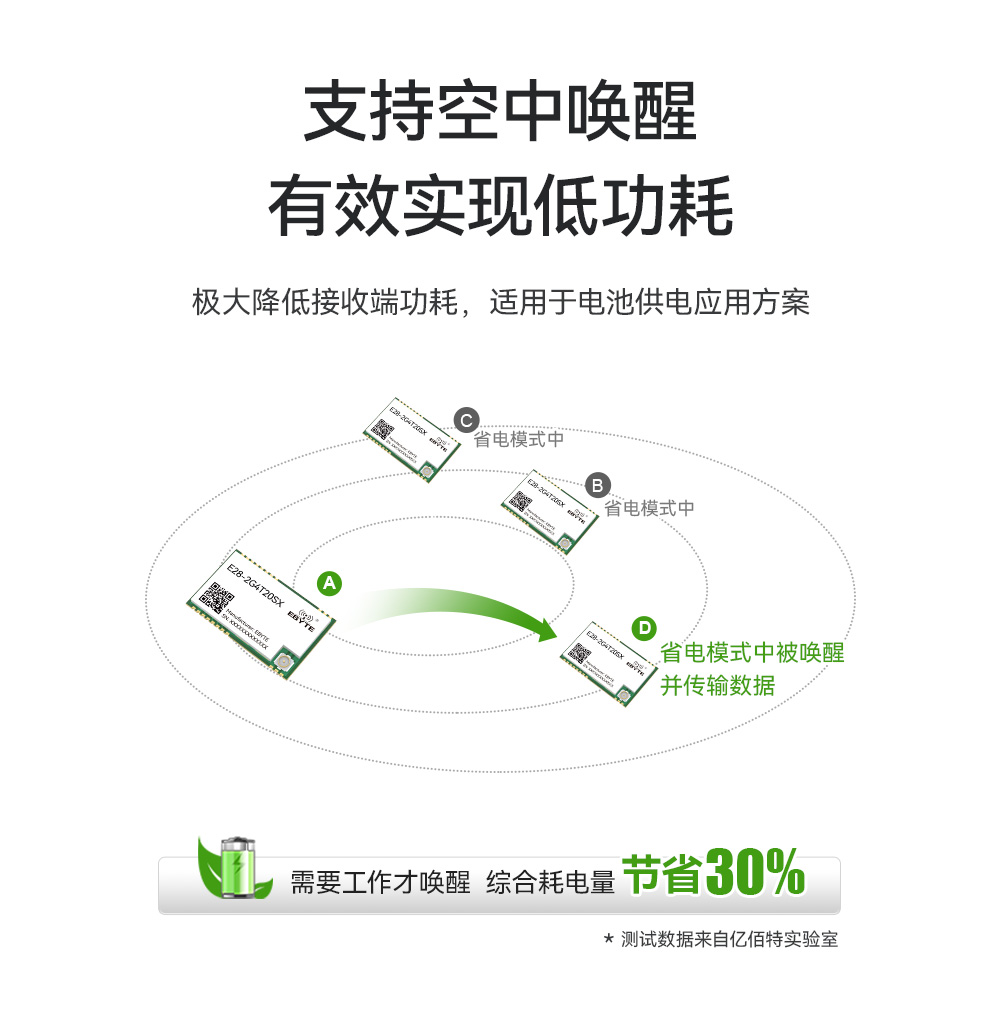

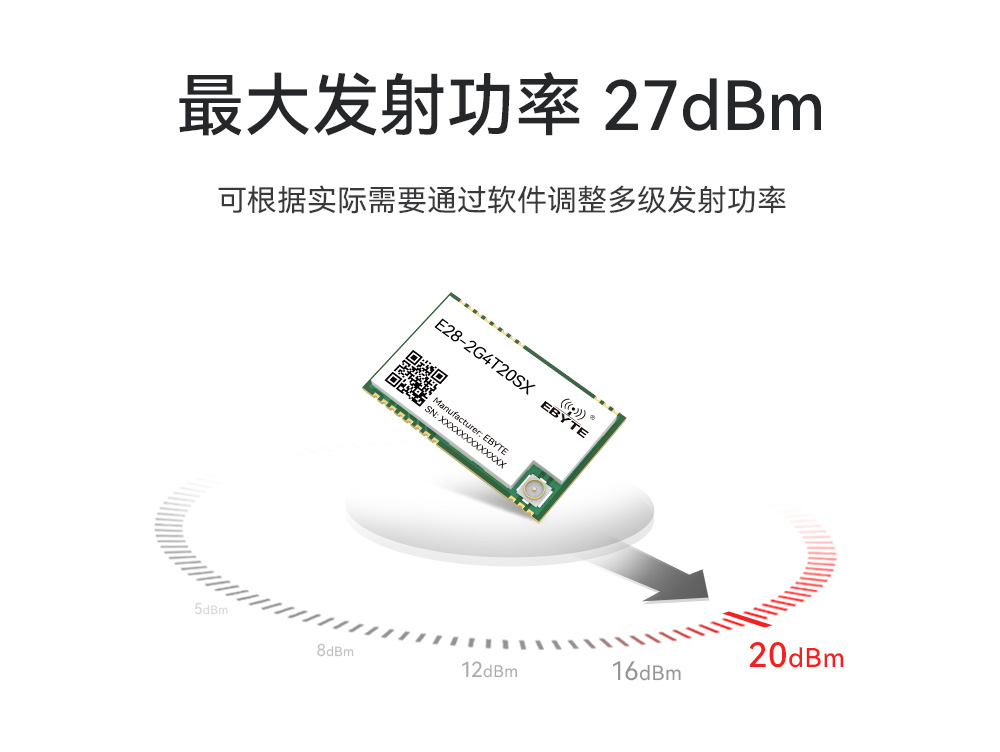

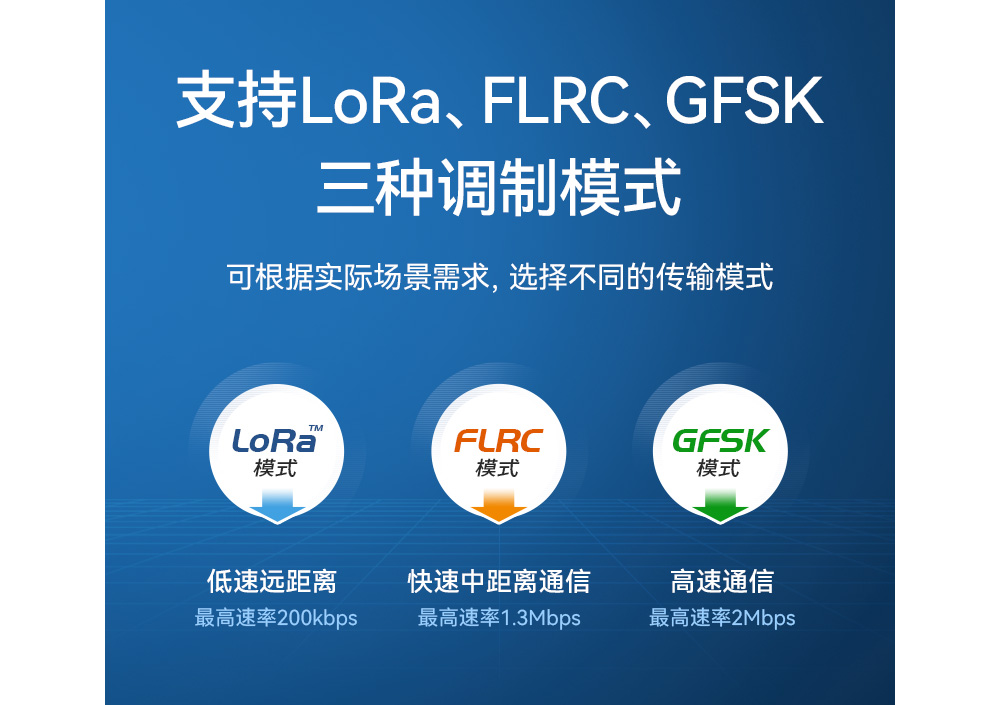

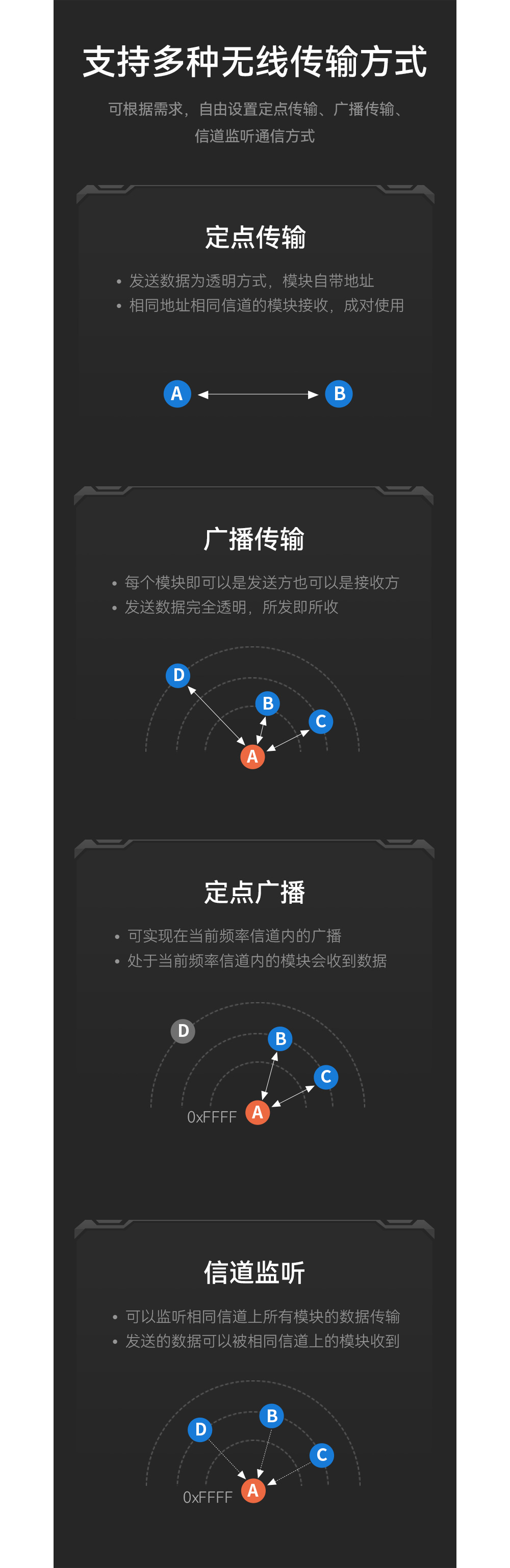

| 主要参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压（V） | 2.3/2.5 | 5.5 | E28-2G420SX最小值2.3V,E28-2G4T27SX最小值2.5V; 超过最大值可能永久烧毁模块 |
| 阻塞功率（dBm） | - | 10 | 近距离使用烧毁概率较小 |
| 工作温度（℃） | -40 | 85 | 工业级 |
| 主要参数 | 性能描述 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 2.3 | 5 | 5.5 | ≥5.0V 可保证输出功率 | |
| 通信电平（V） | - | 3.3 | - | 使用5V TTL 有烧毁风险 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 2400 | - | 2500 | 支持ISM 频段 | |
| 功 耗 | 发射电流（mA） | 116.5 | 160.2 | 162.6 | 瞬时功耗 |
| 接收电流（mA） | 19.6 | 21.8 | 21.7 | - | |
| 休眠电流（μA） | 10.5 | 14.2 | 14.2 | 软件关断 | |
| 最大发射功率（dBm） | 15.3 | 20.4 | 20.7 | - | |
| 接收灵敏度（dBm） | -130 | -134 | -134 | - | |
| 空中速率（bps） | 1Kbps | 1Kbps | 2Mbps | 默认10Kbps | |
| 参考距离 | 6km | ||||
| 发射长度 | 121 Btye | 普通模式，使用1Mbps空速 | |||
| 221 Btye | 连传模式 | ||||
| 缓存 | 2048 Byte | - | |||
| 调制方式 | GFSK/LoRa/FLRC | - | |||
| 通信接口 | UART串口 | TTL电平 | |||
| 封装方式 | 贴片式 | - | |||

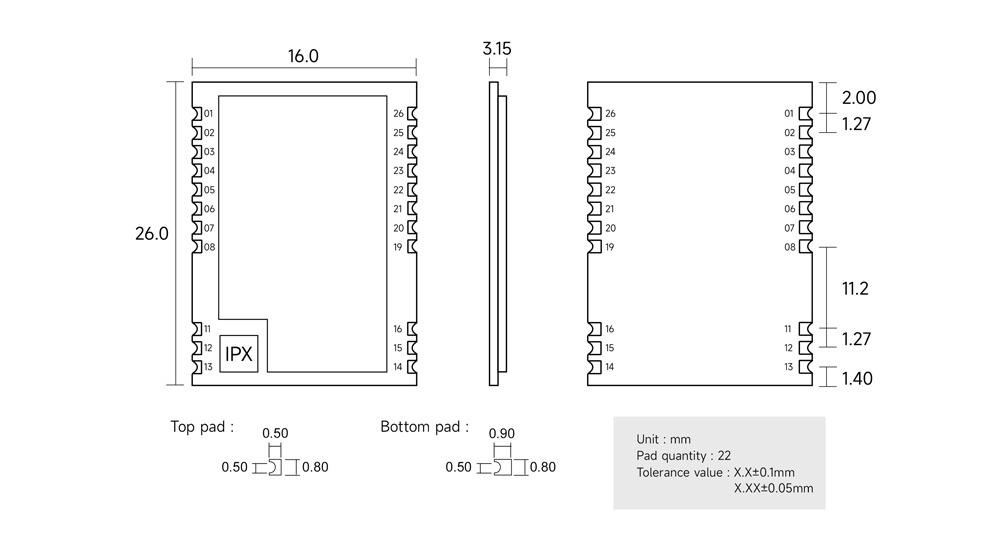

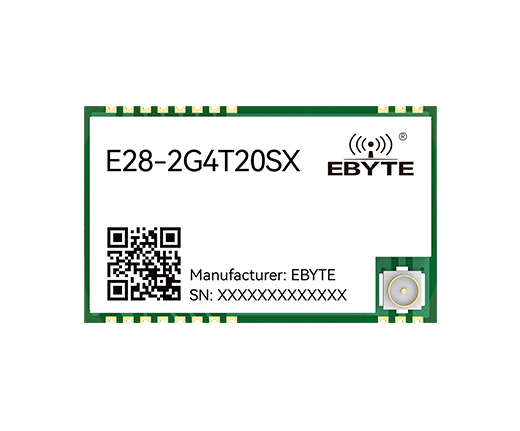

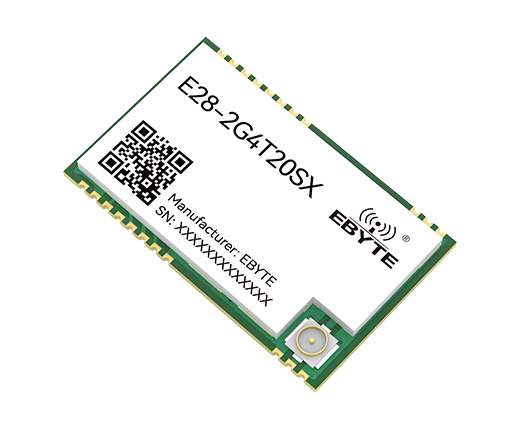

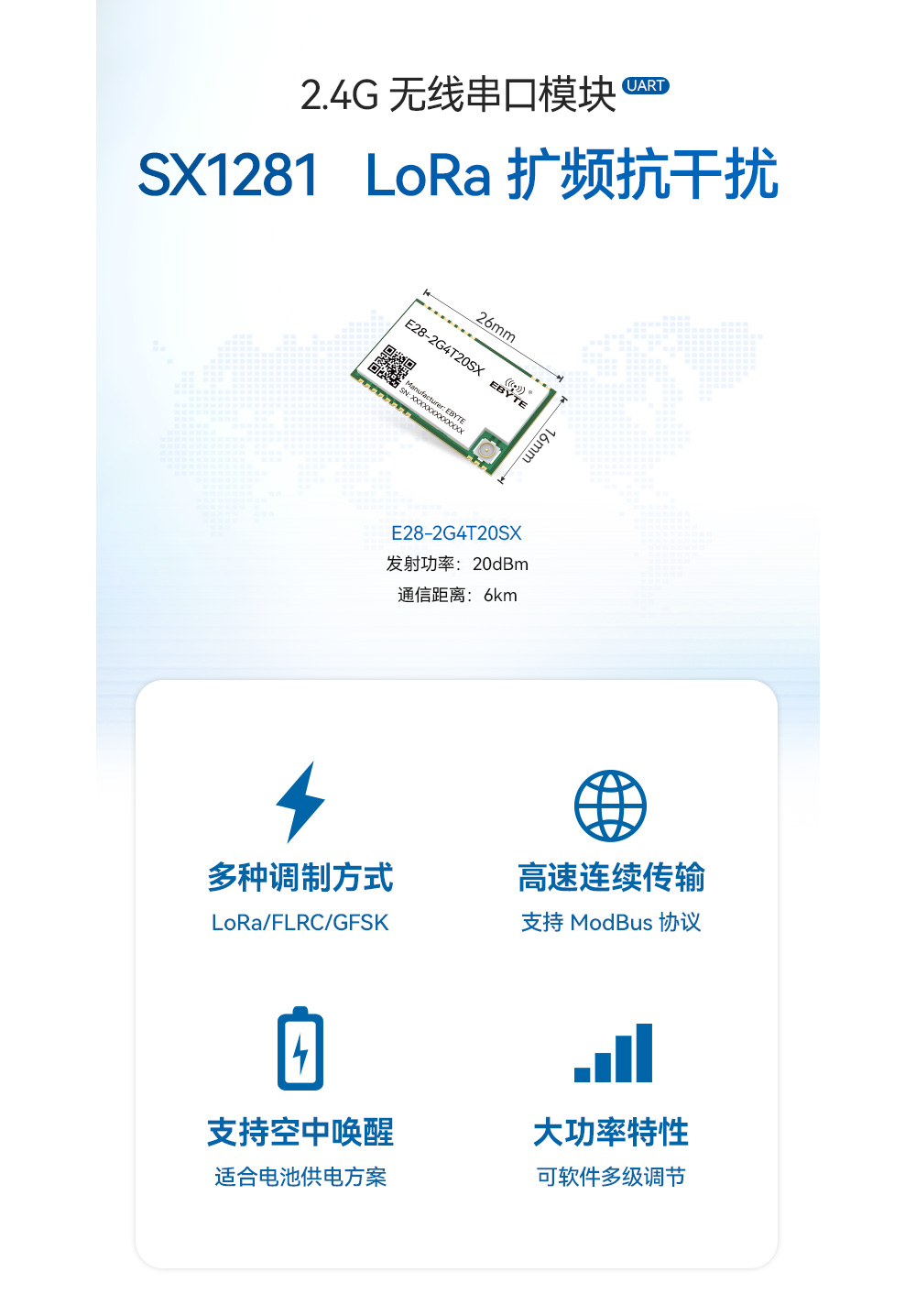

| 外形尺寸 | 16*26mm | - | |||
| 射频接口 | IPEX 1代/邮票孔 | 等效阻抗约50Ω | |||

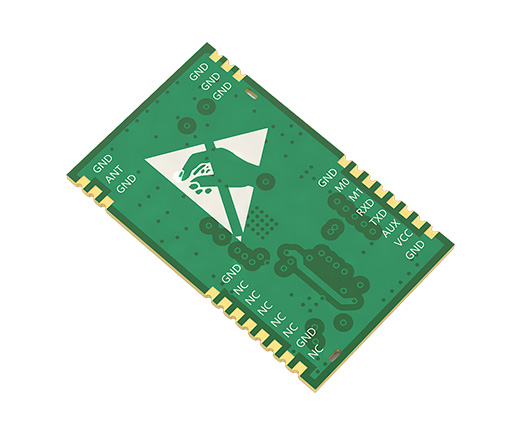

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | NRST | 输入 | 模块复位引脚，低电平复位 |
| 2 | GND | 参考地 | 模块地线 |
| 3 | M2 | 输入（极弱上拉） | M2、M1、M0 共同组合决定模块 8 种工作模式（不可悬空，如不使用可接地） |
| 4 | NC | - | 空脚(未开放使用，用户无需关心) |
| 5 | NC | - | 空脚(未开放使用，用户无需关心) |
| 6 | NC | - | 空脚(未开放使用，用户无需关心) |
| 7 | NC | - | 空脚(未开放使用，用户无需关心) |
| 8 | GND | 参考地 | 模块地线 |
| 11 | GND | 参考地 | 模块地线 |
| 12 | ANT | - | 天线接口（50Ω特性阻抗） |
| 13 | GND | 参考地 | 模块地线 |
| 14 | GND | 参考地 | 模块地线 |
| 15 | GND | 参考地 | 模块地线 |
| 16 | GND | - | 模块地线 |
| 19 | GND | - | 模块地线 |
| 20 | M0 | 输入（极弱上拉） | M2、M1、M0 共同组合决定模块 8 种工作模式（不可悬空，如不使用可接地） |
| 21 | M1 | 输入（极弱上拉） | M2、M1、M0 共同组合决定模块 8 种工作模式（不可悬空，如不使用可接地） |
| 22 | RXD | 输入 | TTL串口输入，连接到外部TXD输出引脚；可配置为漏极开路或上拉输入，详见参数设置 |
| 23 | TXD | 输出 | TTL串口输出，连接到外部RXD输入引脚； 可配置为漏极开路或推挽输出，详见参数设置 |
| 24 | AUX | 输出 | 用于指示模块工作状态； 用户唤醒外部 MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 25 | VCC | - | 模块电源正参考，电压范围：2.4～5.5V DC |
| 26 | GND | - | 模块地线 |
| 产品说明书 |
【用户手册】E28-2G4TxxSX_UserManual_CN  |
| 开发测试 |
| 【封装文件】E28-2G4T20SX_PCB |
| 工具软件 |
| 【通信测试】串口调试助手_XCOM |
| 【配置软件】E28参数配置软件 |
| 亿佰特简介 |
| 【企业简介】 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：根据模块demo资料做了二次开发，用其他家的SX1280芯片模块写入同样的程序，E28模块传输数据时一直返回ff，该问题怎么解决？ |
| 答：该问题是二次开发问题，首先需要控制TXEN,RXEN，然后完全擦除后再烧录之后重新测试开发。 |
| ★ 问：E28无线模块的demo运行之后显示报错，是什么原因造成的呢？ |
| 答：demo报错，建议根据报错信息检查一下编译环境，具体可以查看模块产品手册信息。 |
| ★ 问：E28-2G4M20S模块第8/9两个引脚是否可以同时给高电平实现同时收发的功能？ |
| 答：该模块是半双工模块，不可以同时连接PA和LNA，否则会击穿LNA，建议使用E34系列中的全双工型号无线模块。 |
| ★ 问：使用两个E28-2G4M12S开发做网关，希望实现全双工，之前由一条SPI总线上挂两个E28测试一直有问题，但使用单个E28时正常。 现在计划一个E28用spi，另外一个使用uart， 使用uart这个发现soc发读取版本指令给E28有回复，但低电平是0.8v而不是0.4v导致无法使用，应该怎么处理？ |
| 答：首先咨询验证模块硬件，核对产品手册指令数据；其次检查下拉能力，如果下拉能力不够的话，可以调试加大上拉电阻。 |
| ★ 问：E28-2G4M27SX模块里面电源地方是否有15uH的电感，是否可以设置使用dc/dc mode？ |
| 答：E28-2G4M27SX模块有电感。 |
| ★ 问：请问该型号有没有温补晶振？还有哪些模块是带有温补晶振的呢？ |
| 答：E28不是温补晶振；E32-TTL-100-V6.0，E19大功率系列是带有温补晶振的；有源晶振的就是带温补的。 |

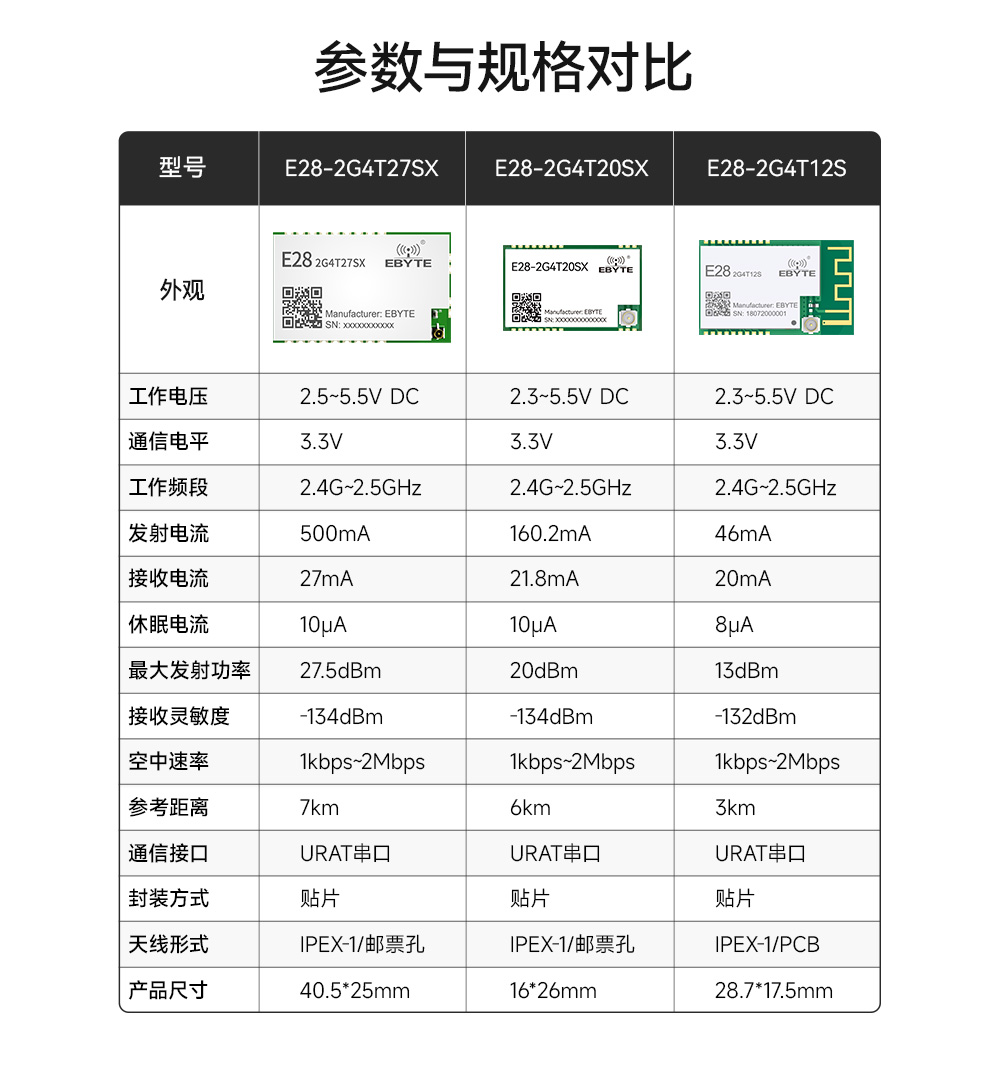

| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E28-2G4T20SX | UART | SX1281 | 2.4G | 20 | 6 | 1K~2M | 贴片 | 16*26 | GFSK/LoRa/FLRC调制方式，透明传输 | ||
| E28-2G4M20SX | SPI | SX1281 | 2.4G | 20 | 6 | 0.476k～2M | 贴片 | 20*15 | LoRa扩频，FLRC，兼容BLE协议 | ||
| E28-2G4M12SX | SPI | SX1281 | 2.4G | 12~14 | 3 | 0.595~2M | 贴片 | 17.8*15 | LoRa扩频，FLRC，测距 | ||
| E28-2G4M27SX | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*20 | 高速连续传输 | ||
| E28-2G4T27SX | UART | SX1281 | 2.4G | 27 | 7 | 1~2M | 贴片 | 40.5*25 | LoRa扩频，高速连续传输 | ||
| E28-2G4M27S | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频，FLRC，测距 | ||
| E28-2G4T12S | UART | SX1281 | 2.4G | 12.5 | 3 | 1~2M | 贴片 | 17.5*28.7 | LoRa扩频，高速连续传输 | ||
| E28-2G4M20S | SPI | SX1281 | 2.4G | 20 | 6 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频，FLRC，测距 | ||
| E28-2G4M12S | SPI | SX1281 | 2.4G | 12.5 | 3 | 0.595~2M | 贴片 | 15*24 | LoRa扩频，FLRC，测距 |
